欢迎来到商业采购网服务平台!

商业采购网为您提供最新的机械设备、建材装修等招标采购等信息

您目前所在的位置: 首页 >新闻资讯

钢筋液压万能试验机使用时的注意事项

发布日期:2023-09-27 15:52:28 来源: 作者: 浏览次数:

导读

钢筋液压万能试验机主要用于钢筋等各种金属材料的拉伸、压缩、弯曲及剪切试验,亦可用作塑料、混凝土、水泥等非金属材料的压缩试验,增加简单附件,可完成胶带链条,钢丝绳、电焊条、瓦及构件的多种性能试验。

钢筋液压万能试验机主要用于钢筋等各种金属材料的拉伸、压缩、弯曲及剪切试验,亦可用作塑料、混凝土、水泥等非金属材料的压缩试验,增加简单附件,可完成胶带链条,钢丝绳、电焊条、瓦及构件的多种性能试验。液压万能试验机采用油缸下置式、高度低、易于操作,是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。那么液压万能试验机在使用时有哪些需要注意的问题?

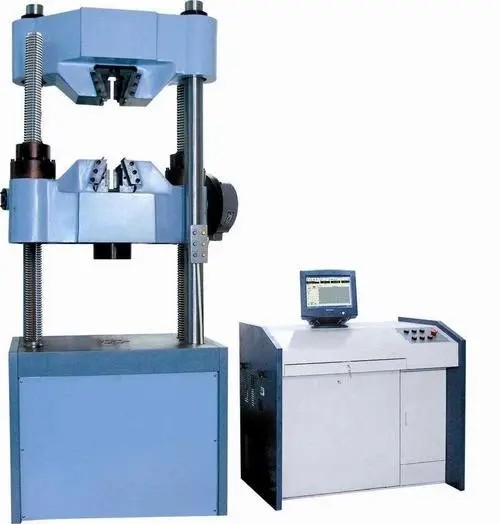

钢筋液压万能试验机使用时的注意事项

1.夹具的选择问题

必须选择合适的夹具来完成相应的试验,否则不但试验不会很理想,而且还会损坏夹具,电液伺服万能试验机一般只配备了做标准式样的夹具,如果要做非标准式样,如钢绞线,螺纹钢,搭接钢筋等,必须要增配相应的专用夹具,对于一些超硬度的材料,例如弹簧钢等,必须使用特殊材料的夹具,否则会损坏夹具。

2.拉伸速度的问题

在弹性变形的状态下,金属的变形量很小而拉伸载荷迅速增大,这时候如果以横梁位移控制来做拉伸试验,那么速度太快会导致整个弹性段很快就被冲过去,以弹性模量为200Gpa的普通钢材为例,如果标距为500mm的材料,在弹性段内如以10mm/min,的速度进行拉伸试验,那么实际的应力速率为200000N/mm2s-1x10mm/minx1min/60sx1/50mm=666n/mm2s-1。一般的钢材屈服强度就小于600Mpa,所以只需要1秒种就把试样拉到了屈服,这个速度显然太快。所以在弹性段,一般都选择采用应力速率控制或者负荷控制。塑形较好的材料试样过了弹性段以后,载荷增加不大,而变形增加很快,所以为了防止拉伸速度过快,一般采用应变控制或者横梁位移控制。所以在GB/T228标准里面建议:“再谈行范围和直至上屈服强度,试验机夹头的分离速度应尽可能保持恒定并在规定的应力速率的范围内。材料弹性模量E/Nmm2<150000,应力速率控制范围为2-20N/mm2s-1、材料弹性模量E/N/mm2>150000,应力速率控制范围为6-60N/MM2S-1.若仅测定下屈服速度,在式样平行长度的屈服期间应变速率应在总延伸强度和规定残余延伸强度)应变速率不超过0.0025s-1。”这里面有一个很关键的问题,就是应力速度与应变速度的切换点的问题。Z好是在弹性段结束的点进行应力速度到应变速度的切换。在切换的过程中要保证没有冲级没有掉力。这是试验机的一个非常关键的技术。

3.引伸计的使用问题 对于钢材的拉伸试验,如果要求取量大力下的总延长,那么引伸计就必须跟踪到Z大力以后在取下。对于薄板等拉断后冲击不大的式样,引伸计可以直接跟踪到试样断裂,但是对于拉力较大的式样,zui好的办法是试验机拉伸到Z大力以后开始保持衡量位置不动,等取下引伸计以后再把式样拉断,以免损坏引伸计,有的夹具在夹紧试样的时候会产生一个初始力,一定要把初始力消除后在加持引伸计,这样引伸计加持的标距才使式样在自由的状态下的原始标距。

以上就是液压万能试验机在使用时有哪些需要注意的问题介绍,你了解了吗?济南辰达以其雄厚的资金实力、高素质的专业人才、高度信息化的产业运作和优质高效的服务在用户中树立起了良好的企业形象。

商业采购网

企业采购综合服务网站

周一到周六9:00-18:30

中国-河北省-邯郸市

(c)2020-2021 Copyright (c) 2011 老兵CMS 版权所有 免责申明:本站为非盈利性网站,部分内容来源于网络,如侵权请及时联系我们进行删除。

冀ICP备2021001481号-4

skt1yuan

15930012679
