弹性套柱销联轴器的结构特点

发布日期：2020-11-27 22:41:12 来源：作者：浏览次数：

导读

弹性套柱销联轴器曾经是我国应用最广泛的联轴器,早在20世纪50年代末期即已制订为机械部标准：JB 108-60弹性圈柱销联轴器,是我国第一个标准联轴器。

弹性套柱销联轴器利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘缘孔以实现两半联轴器的联接。弹性套柱销联轴器的特点是结构简单，安装方便，更换容易，尺寸小，重量轻。由于弹性套工作时受到挤压发生的变形量不大，且弹性套与销孔的配合间隙不宜过大，因此弹性柱销联轴器的缓冲和减震性不高，补偿两轴之间的相对位移量较小。

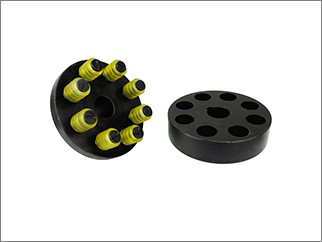

弹性套柱销联轴器

弹性套柱销联轴器曾经是我国应用最广泛的联轴器，早在20世纪50年代末期即已制订为机械部标准：JB 108-60弹性圈柱销联轴器，是我国第一个标准联轴器。但是它的不足之处是由于弹性套柱销联轴器选用的材质为铸铁，其重量为38.8千克，使电机在供水运转过程中浪费了许多电能，影响了机组效率，增加了运行成本。因为该弹性套柱销联轴器的拆卸非常麻烦，所以在检修水泵和电机时很容易使铸铁联轴器变形或损坏。LT型弹性套柱销联轴器对两轴相对径向位移要求较高，为0.2～0.6mm，给联轴器同心度的找正带来很大的难度。另外，在运行过程中由于螺栓松动，会使水泵机组振动和噪声加大。
