皮带轮的节圆和直径是一回事吗？之前有企业把皮带轮节圆当成直径来选型，经过一番沟通，终于找到了合适的皮带轮型号，当然过程是复杂了一些。
皮带轮节圆就是直径?

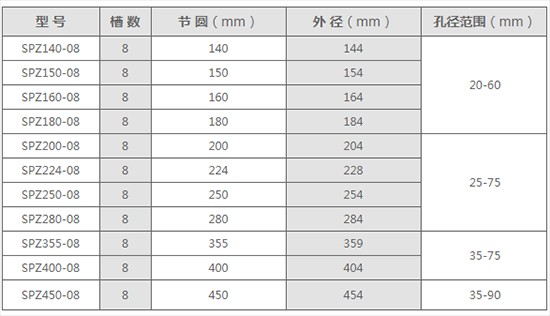

之所以会出现这样的问题，是企业人员对于皮带轮知识了解的不够全面，就拿皮带轮节圆和外径这个问题来说明。这2个参数真的不一样，而且每个型号之间的差距还不同。如果不相信，我们看上面的这张图片，这是SPZ型8槽皮带轮的规格表，里面皮带轮节圆和外径始终相差4个毫米的距离，而SPA型是5.5mm，SPB型是7mm，SPC型是9.6mm。
为什么皮带轮节圆会小于直径?

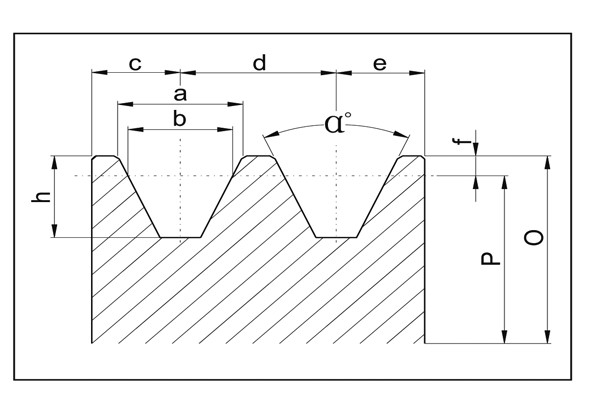

这个问题又要牵扯到皮带轮槽宽和内槽宽的问题了，我们来看上面的这张图片。可以看到槽宽g明显大于内槽宽wp，而内槽宽的这条刻度，其实是为皮带的下端宽度预留的，为了保证皮带在皮带轮高速运转时不会脱落出去。说完槽宽和内槽宽，下面皮带轮节圆和外径就很简单了，外径就是从槽宽那个刻度来量，而节圆就是从内槽宽那个刻度来量，这么一说就明白了吧。
明白了皮带轮节圆和直径的区别之后，跟厂家沟通选型时，报出对应的数据，就可以知道皮带轮的规格，结合皮带轮槽间距或厚度，就可以找到合适的那一款。
