星型联轴器与梅花联轴器的区别

发布日期：2023-08-31 15:47:18 来源：作者：浏览次数：

导读

星型联轴器和梅花联轴器均属于弹性联轴器(挠性联轴器)类别，而且两轴之间都有专用的弹性体，联轴器外形基本相同，所以有时候让人混淆。小编提大家区分这两种型号联轴器可以从以下两点来判定。

1、星形联轴器和梅花联轴器的弹性垫不同，同型号的弹性垫中梅花垫的花瓣体积要大于星型垫的花瓣花瓣体积，且梅花垫的花瓣为圆形，而星型垫的花瓣为类似于菱形的椭圆形。

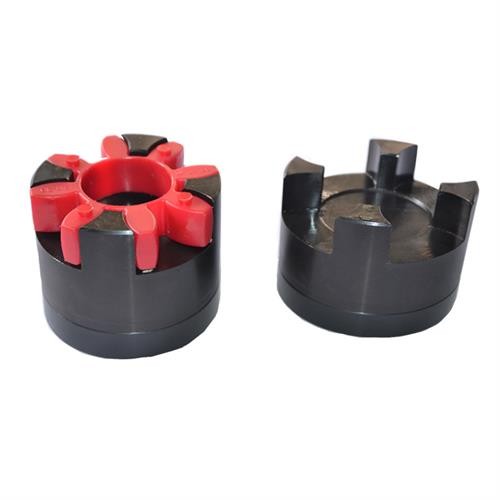

星型联轴器与梅花联轴器的区别

2、一般情况下星形联轴器中间是四爪，而梅花联轴器中间是三爪，同一型号下，星形联轴器所能够承受的扭矩要比梅花联轴器承受的大一些，而梅花联轴器对传动的缓冲作用要相对高于星型联轴器。

对于区分安装在设备上的两种联轴器，仅从外观上是很难看出到底是梅花联轴器还是星形联轴器的，但可以通过弹性垫的颜色、形状或爪的数量来判断是哪种联轴器。星形联轴器弹性垫的裸露面是平的，而梅花联轴器弹性垫的裸露面是圆弧状的。星型垫的颜色多为红色，而梅花垫的颜色多为黄色。另外梅花联轴器对接后为六爪，而星型联轴器对接后为八爪。
