TPN弹簧疲劳试验机

发布日期:2020-12-14 10:25:25 来源: 作者: 浏览次数:

导读

TPN弹簧扭转疲劳试验机由加荷、传感器测力、微机处理、液晶显示系统所组成,适用于对扭转弹簧的扭转疲劳性进行测量,以标定扭簧质量的优劣。该试验机通过电机、减速机、齿轮的传动,带动扭转弹簧作往复运动,实现对扭簧的疲劳性能的检测。

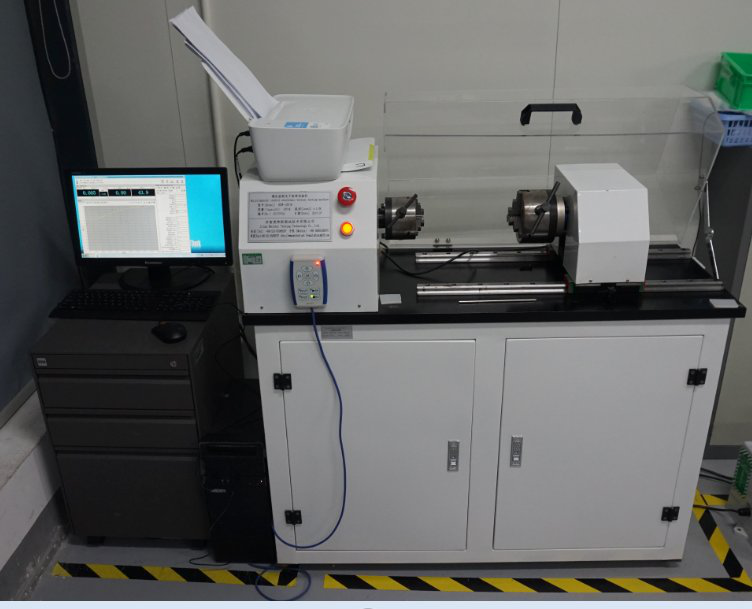

TPN弹簧疲劳试验机

TPN弹簧扭转疲劳试验机由加荷、传感器测力、微机处理、液晶显示系统所组成,适用于对扭转弹簧的扭转疲劳性进行测量,以标定扭簧质量的优劣。该试验机通过电机、减速机、齿轮的传动,带动扭转弹簧作往复运动,实现对扭簧的疲劳性能的检测。该机无污染、效率高,具有较宽的调频范围和试验空间,配上合适的辅具,可完成不同规格的弹簧疲劳试验。主要使用于弹簧制造,低压电器,动力机械,大专院校及科研单位实验试等单位。

二.方案描述

【主 机】采用卧式结构,主体结构采用框架铸造结构,以保证整机的刚性。夹具采用优质合金结构钢40CrNiMoA淬火(HRC45~50)方式,主传动轴采用合金结构钢淬火处理,保证其使用寿命。试样的安装、拆卸方便、快捷。

【传动系统】采用蜗轮蜗杆减速器传动,保证传动的均匀、稳定及传动精度。

【测量显示系统】该机采用光电编码器采集试样的扭转角度θ,高精度输出对称性扭矩传感器采集试样的扭矩T。液晶显示试样的扭矩T、扭转角度θ。数据处理试件的最大扭矩、最大扭转角度、扭转强度、切变模量等。

【安全保护装置】达到设置次数自动停机。

三.主要性能指标

1 最大动态试验扭矩:30 Nm;

2 试验扭矩示值误差:正、反两方向≤±1%

3 试验扭矩重复性示值误差:正、反两方向≤1%

4 最大扭转角度范围:任意

5 扭转频率:可调

6 左旋右旋:随意可置

7 扭转角度分辩率:0.10;

8电压电压:AC220V 50Hz
