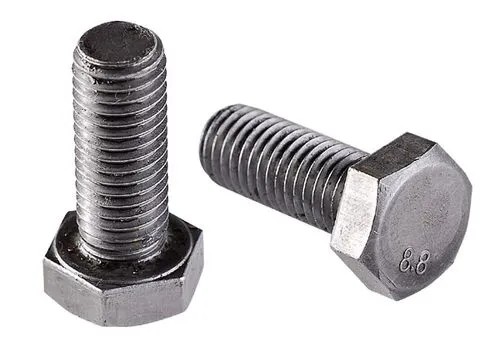

紧固件,是作紧固连接用且应用极为普遍的一类机械零件。使用行业普遍,在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、化工、仪表和用品等上面都可以看到,是应用较普遍的机械基础件。
规格:
一般螺丝称呼都是牙纹称呼径*螺丝长度。
牙纹称呼径,公制常用的有:M2,M3,M4,M5,M6,M8,M10,M12等;
美制常用的有:4#-40,6#-32,8#-32,10#-24,1/4-20,5/16-18,3/8-16,1/2-13等。
而螺丝长度,是指埋入被载物体的有效长度。比如:沉头螺丝被载入的是总长度,半沉头螺丝要加上半个头的长度,而圆柱头螺丝长度则不包含头部尺寸。
对于规格,建议是加上牙距。例如M4-0.7x8,4指牙外径是4mm,0.7是指两个牙峰之间的距离为0.7mm,8指埋入被载物体的有效长度为8mm。
为了简化,不写牙距,我们把粗牙默认为标准牙,因为常见;这样就不用标出了。这点公制才有,美制产品还是要标牙距。
这里重点讲一下美制螺丝的规格,如6#-32*3/8,6#是牙外径,接近于3.5mm;32是每英寸的螺纹长度里有32个牙(相当于公制螺丝的牙距);3/8则是螺丝的长度(具体同公制螺丝)。
这里须记住的2个公式:牙外径A#=(Ax0.013+0.06)x25.4(mm), 1英寸=25.4mm。
其中2#=2.2mm,4#=2.9mm,6#=3.5mm,8#4.2mm,10#=4.8mm是须熟记数据。其中各个规格的螺丝对应的牙数也须熟记:2#-56,4#-40,6#-32,8#-32,10#-24,1/4-20,5/16-18,3/8-16,1/2-13(美制标准牙)。
